Shell e puntina

[Gdg]

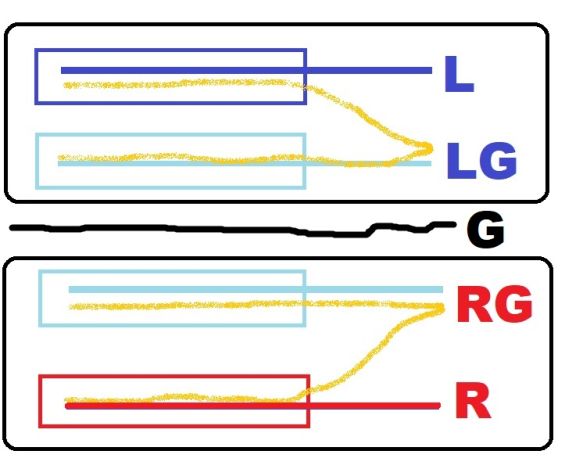

Questa è una bozza, dimmi se è comprensibile:


[alemace]

Perfetto il disegno grazie infinite ! Nel weekend proverò a collegare e ti farò sapere! Per quanto riguarda il fatto che ho spellato i cavi dal lato della rondella gialla può essere un problema? Stava ad indicare una direzione del cavo? Non c'era nessuna indicazione né sulla confezione e nemmeno sul sito della Pro-Ject.

[Gdg]

Quel cavo, "Pro-Ject Connect it E Phono interconnect RCA to RCA"
https://www.project-audio.com/en/product/connect-it-e/
ha una configurazione "pseudo-balanced" / "quasi-balanced" (semi-bilanciata) cioè ha la garza saldata solo da una parte, insieme alla massa del segnale, mentre l'altra parte rimane "floating" (flottante) cioè non connessa a niente. Questa configurazione, che niente ha che vedere con la balla della direzione degli elettroni, serve a schermare il segnale da interferenze elettriche esterne:
https://www.tnt-audio.com/clinica/shield.html

Il lato del cavo con la garza saldata deve essere connesso lato sorgente (quindi al giradischi, nel nostro caso), il lato sconnesso all'ingresso phono.
La convenzione è quella di indicare il lato con la garza saldata, tipicamente con un anellino giallo.

PS: Ho cercato in lungo ed in largo sul sito pro-ject indicazioni in proposito, ma non ho trovato niente. Sicuro non sia scritto sulla confezione?

[alemace]

No purtroppo il cavo è arrivato in una busta senza neanche istruzioni. L'unica fonte che ho trovato è stato un commento su Amazon in cui un ragazzo diceva di aver connesso il lato con anellino giallo all'amplificatore, ma non mi sembrava un esperto. Io l'unica cosa che posso dirti è che collegando il lato che ho spellato io, cioè quello del dischetto giallo, al gira, l'audio esce anche se con delle interferenze, penso causate dallerrato posizionamento dei cavi(ma non ho ancora provato il tuo collegamento! )

[Gdg]

Ho inviato una email a pro-ject per avere chiarimenti in proposito. Magari, chissà, forse, risponderanno, un giorno, così sveleremo l'arcano...

[Gdg]

Ho inviato una email a pro-ject per avere chiarimenti in proposito. Magari, chissà, forse, risponderanno, un giorno, così sveleremo l'arcano...

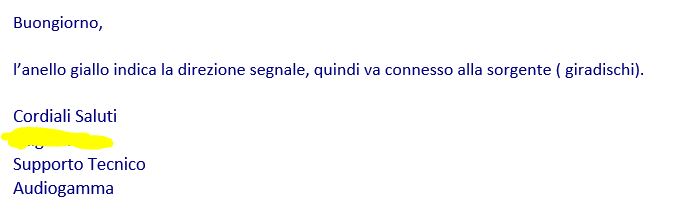

Ricevuta la risposta da Audiogamma, distributore Pro-ject per l'Italia, alla quale vanno i nostri più sentiti ringraziamenti:


[F.Calabrese]

Cosa è... uno scherzo...???

(la "direzione del segnale"...)

Saluti
F.C.

P.S.: Bravo a cancellare il nome......................

[Gdg]

Cosa è... uno scherzo...???

(la "direzione del segnale"...)

Saluti
F.C.

P.S.: Bravo a cancellare il nome......................

E' un cavo semi-bilanciato. Con "direzione del segnale" si voleva solo indicare che il cavo ha una verso obbligatorio di montaggio...

[F.Calabrese]

E' un cavo semi-bilanciato. Con "direzione del segnale" si voleva solo indicare che il cavo ha una verso obbligatorio di montaggio...

Ah... mi sento meglio...!!! ------- ------- ------- ------- ------- -------

(ma è meglio aver fugato ogni dubbio...)

Saluti
F.C.
