Transmission Line, le simulazioni
Leggendo qui e là ho notato che c'è molta nebbia sull'argomento...
Vi ripropongo qui i risultati delle simulazioni che postai qualche anno fa su VHF e che sono basate sull'impiego di un trasduttore a larga banda Alpair, provato su AudioReview n.309.

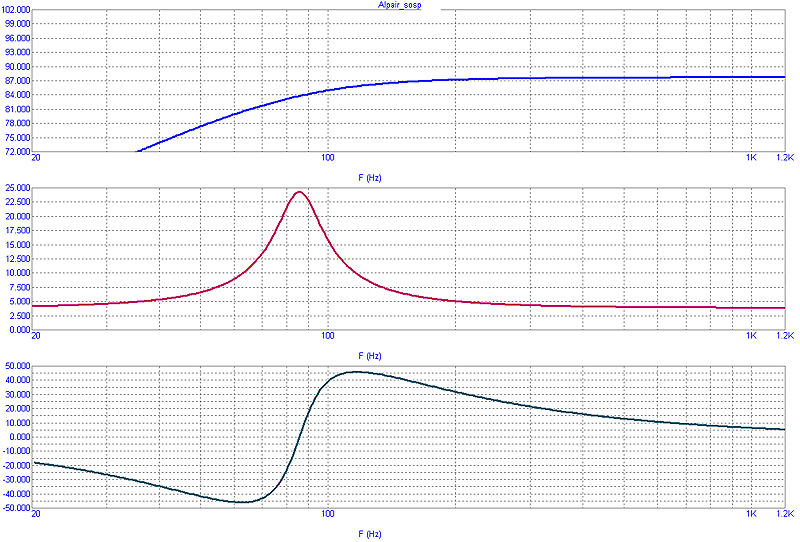

Qui sotto vediamo le curve di risposta e d'impedenza (modulo al centro, fase sotto), che coincidono perfettamente con quelle misurate da GPM.
Questi i parametri del conino (Alpair 6 SQ):
Fs= 87 Hz
Re= 3,9 ohm
Dia.= 67 mm.
Vas= 2,32 litri
Cms= 1,33 mm/N
Qts= 0,605
Qms= 3,81
Bl = 2,72 T/m
X max= 5 mm.
Pmax = 15 Watt.
Seguite con attenzione, prima di postare.
Segue
F.C.
Vi ripropongo qui i risultati delle simulazioni che postai qualche anno fa su VHF e che sono basate sull'impiego di un trasduttore a larga banda Alpair, provato su AudioReview n.309.
Qui sotto vediamo le curve di risposta e d'impedenza (modulo al centro, fase sotto), che coincidono perfettamente con quelle misurate da GPM.
Questi i parametri del conino (Alpair 6 SQ):
Fs= 87 Hz
Re= 3,9 ohm
Dia.= 67 mm.
Vas= 2,32 litri
Cms= 1,33 mm/N
Qts= 0,605
Qms= 3,81
Bl = 2,72 T/m
X max= 5 mm.
Pmax = 15 Watt.
Seguite con attenzione, prima di postare.
Segue
F.C.
-
- Messaggi: 42376
- Iscritto il: giovedì 23 settembre 2010, 16:18
- Località: Roma
- Contatta:
Re: Transmission Line, le simulazioni

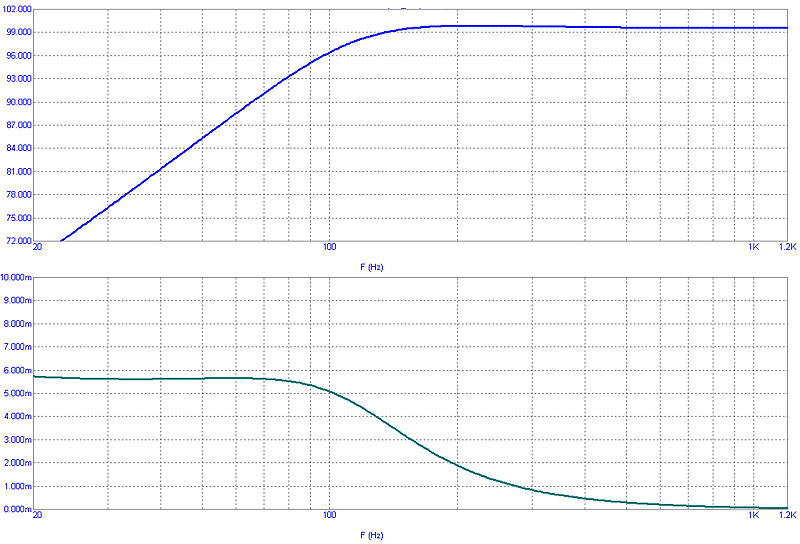

Ecco il risultato della prima simulazione. Si tratta di un diffusore a sospensione pneumatica da tre litri.
La curva in alto è la risposta con 15 Watt, mentre la curva in basso mostra l'escursione: giusta giusta entro il limite... appunto a 15 Watt...
La risposta è tagliata sotto 100 Hz., ma gradualmente...
Segue
F.C.
La curva in alto è la risposta con 15 Watt, mentre la curva in basso mostra l'escursione: giusta giusta entro il limite... appunto a 15 Watt...
La risposta è tagliata sotto 100 Hz., ma gradualmente...
Segue
F.C.
-
- Messaggi: 42376
- Iscritto il: giovedì 23 settembre 2010, 16:18
- Località: Roma
- Contatta:
Re: Transmission Line, le simulazioni

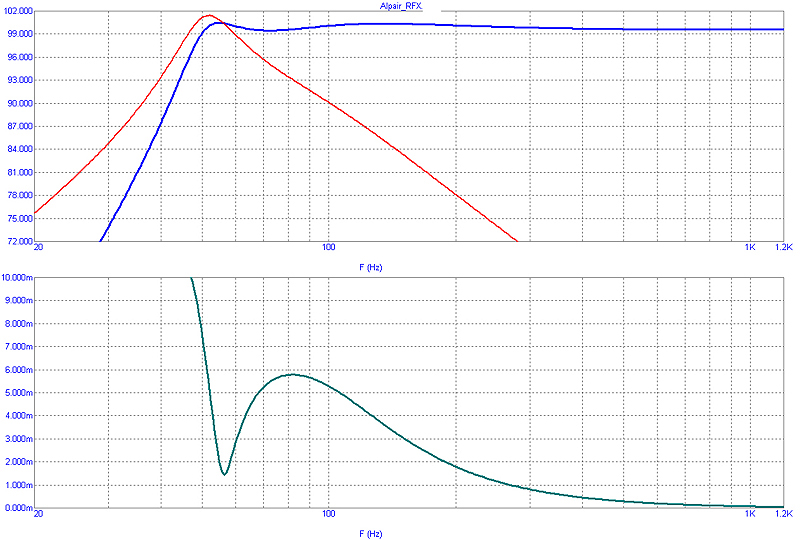

Ed ecco l'interessantissimo risultato che si ha simulando risposta ed escursione dello stesso conino, ma in un diffusore bass-reflex di sette litri di volume interno, accordato a 52 Hz...
Però...! La risposta ora scende di un'intera ottava in più, fin quasi a 45 Hz...! (attenzione al livello: sono 15 Watt !).
La curva in rosso è l'emissione del condotto reflex...
Ma attenzione alla curva di escursione a 15 Watt, vale a dire la curva in basso,in verde...
Basta scendere di poco al di sotto della frequenza di risonanza del condotto (52 Hz) perchè il sistema perda il controllo e vada incontro ad escursioni cui corrispondono sicuramente elevati livelli di distorsione...
Segue
F.C.
Però...! La risposta ora scende di un'intera ottava in più, fin quasi a 45 Hz...! (attenzione al livello: sono 15 Watt !).
La curva in rosso è l'emissione del condotto reflex...
Ma attenzione alla curva di escursione a 15 Watt, vale a dire la curva in basso,in verde...
Basta scendere di poco al di sotto della frequenza di risonanza del condotto (52 Hz) perchè il sistema perda il controllo e vada incontro ad escursioni cui corrispondono sicuramente elevati livelli di distorsione...
Segue
F.C.
-
- Messaggi: 42376
- Iscritto il: giovedì 23 settembre 2010, 16:18
- Località: Roma
- Contatta:
Re: Transmission Line, le simulazioni
Ecco finalmente il risultato della simulazione del diffusore Transmission Line basato sul conino Alpair e di lunghezza ottimale. Come al solito la curva in alto è la risposta con 15 Watt, mentre quella in basso è l'escursione.
La curva in rosso, in alto, mostra quel che viene irradiato dal condotto terminale della Linea di Trasmissione: poco, per via della necessaria presenza di materiale fonoassorbente all'interno...
Ora immagino che sarete curiosi di sapere cosa accadrebbe togliendo l'assorbente (o diminuendone la quantità)...
Beh, dovete aspettare solo il prossimo post.
Per ora vi invito a confrontare risposta ed escursione con quelle della versione a sospensione pneumatica...
Segue
F.C.
La curva in rosso, in alto, mostra quel che viene irradiato dal condotto terminale della Linea di Trasmissione: poco, per via della necessaria presenza di materiale fonoassorbente all'interno...
Ora immagino che sarete curiosi di sapere cosa accadrebbe togliendo l'assorbente (o diminuendone la quantità)...
Beh, dovete aspettare solo il prossimo post.
Per ora vi invito a confrontare risposta ed escursione con quelle della versione a sospensione pneumatica...
Segue
F.C.
-
- Messaggi: 42376
- Iscritto il: giovedì 23 settembre 2010, 16:18
- Località: Roma
- Contatta:
Re: Transmission Line, le simulazioni

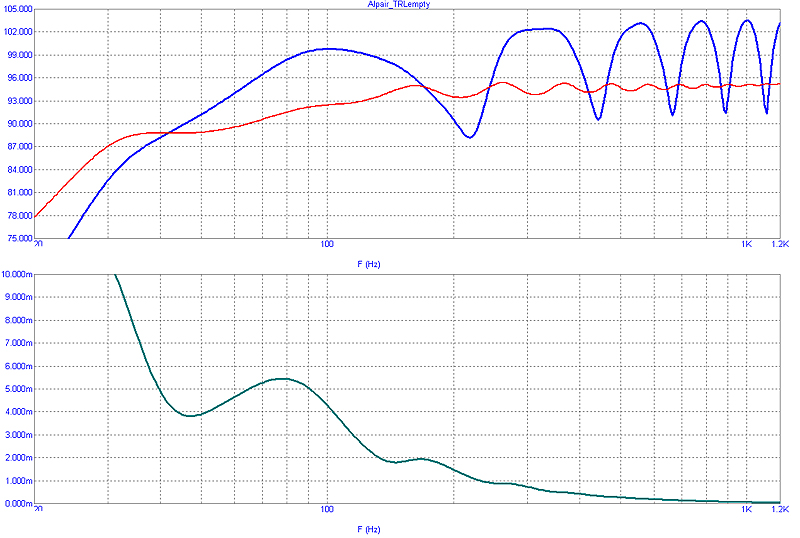

Ecco il risultato della simulazione quando si elimina il materiale assorbente da un diffusore Transmission Line.
La curva in alto -in blu- è la risposta a 15 Watt, estesa in basso ma tormentata da picchi e buche per via della interferenza di due emissioni (quella della faccia scoperta del woofer e quella che fuoriesce dal condotto...) di ampiezza simile ma sfalsate nel tempo...
La curva in rosso, appena sotto, è l'uscita dal condotto
La curva in basso è quella dell'escursione a 15 Watt: interessantissima, perchè dimostra che il woofer viene frenato efficacemente fino alla bellezza di 40 Hz !!!
Tra queste curve e quelle del post precedente sono possibili innumerevoli situazioni intermedie...
La regola è che se si vuol far scendere in basso il woofer, si deve sacrificare la linearità di risposta in gamma medio-bassa.
C'è poco da fare: chi suggerisce l'introduzione di cavità tra il cono ed il condotto ha raramente simulato il risultato, che può essere ampiamente peggiore di questo (e NON è un caso che di diffusori simili veramente Hi-Fi NON ne esistano...!).
Ci sono domande ?
Saluti
F.C.
La curva in alto -in blu- è la risposta a 15 Watt, estesa in basso ma tormentata da picchi e buche per via della interferenza di due emissioni (quella della faccia scoperta del woofer e quella che fuoriesce dal condotto...) di ampiezza simile ma sfalsate nel tempo...
La curva in rosso, appena sotto, è l'uscita dal condotto
La curva in basso è quella dell'escursione a 15 Watt: interessantissima, perchè dimostra che il woofer viene frenato efficacemente fino alla bellezza di 40 Hz !!!
Tra queste curve e quelle del post precedente sono possibili innumerevoli situazioni intermedie...
La regola è che se si vuol far scendere in basso il woofer, si deve sacrificare la linearità di risposta in gamma medio-bassa.
C'è poco da fare: chi suggerisce l'introduzione di cavità tra il cono ed il condotto ha raramente simulato il risultato, che può essere ampiamente peggiore di questo (e NON è un caso che di diffusori simili veramente Hi-Fi NON ne esistano...!).
Ci sono domande ?
Saluti
F.C.
Re: Transmission Line, le simulazioni
La butto li, da verificare: però se inserisco in parallelo un condotto che risuona in modo complementare (un condotto di pari lunghezza ma chiuso invece di aperto ?) dove i picchi di uno compensino i buchi dell'altro, dovrei ottenere una regolarizzazione della risposta in frequenza.
L'ho buttata li, sto facendo altro...è da verificare.....
Ciao
L'ho buttata li, sto facendo altro...è da verificare.....
Ciao
Sono solo un appassionato......di lavatrici sonore !
-
- Messaggi: 42376
- Iscritto il: giovedì 23 settembre 2010, 16:18
- Località: Roma
- Contatta:
Re: Transmission Line, le simulazioni
Verificherò !!!bepi67 ha scritto:La butto li, da verificare: però se inserisco in parallelo un condotto che risuona in modo complementare (un condotto di pari lunghezza ma chiuso invece di aperto ?) dove i picchi di uno compensino i buchi dell'altro, dovrei ottenere una regolarizzazione della risposta in frequenza.
L'ho buttata li, sto facendo altro...è da verificare.....
Saluti
F.C.
Re: Transmission Line, le simulazioni
Mi sembra sia una soluzione usata per i condotti di scarico di motori monocilindrici.bepi67 ha scritto:La butto li, da verificare: però se inserisco in parallelo un condotto che risuona in modo complementare (un condotto di pari lunghezza ma chiuso invece di aperto ?) dove i picchi di uno compensino i buchi dell'altro, dovrei ottenere una regolarizzazione della risposta in frequenza.
L'ho buttata li, sto facendo altro...è da verificare.....
Ciao
Saluti
Michele
Re: Transmission Line, le simulazioni
Dunque...
io all'epoca giocai parecchio col programmino di simulazione dei TL allegato al (credo) numero 2 di CHF...
ci sono diverse variabili in gioco, una delle quali (la più importante IMHO) è l'andamento "stringente" ma non chiuso del condotto, in unione a una giusta quantità di fonoassorbente e alla giusta cavità di disaccoppiamento...
ma così son solo parole, se trovo le vecchie misure di un paio di TL mie ve le posto...
io all'epoca giocai parecchio col programmino di simulazione dei TL allegato al (credo) numero 2 di CHF...
ci sono diverse variabili in gioco, una delle quali (la più importante IMHO) è l'andamento "stringente" ma non chiuso del condotto, in unione a una giusta quantità di fonoassorbente e alla giusta cavità di disaccoppiamento...
ma così son solo parole, se trovo le vecchie misure di un paio di TL mie ve le posto...

Operatore del settore.
Re: Transmission Line, le simulazioni
Infatti, un condotto parzialmente chiuso può essere considerato come il parallelo di due linee di trasmissione di cui una aperta e la seconda chiusa....smile ha scritto:Dunque...
iuna delle quali (la più importante IMHO) è l'andamento "stringente" ma non chiuso del condotto
Interessante.
Ciao
